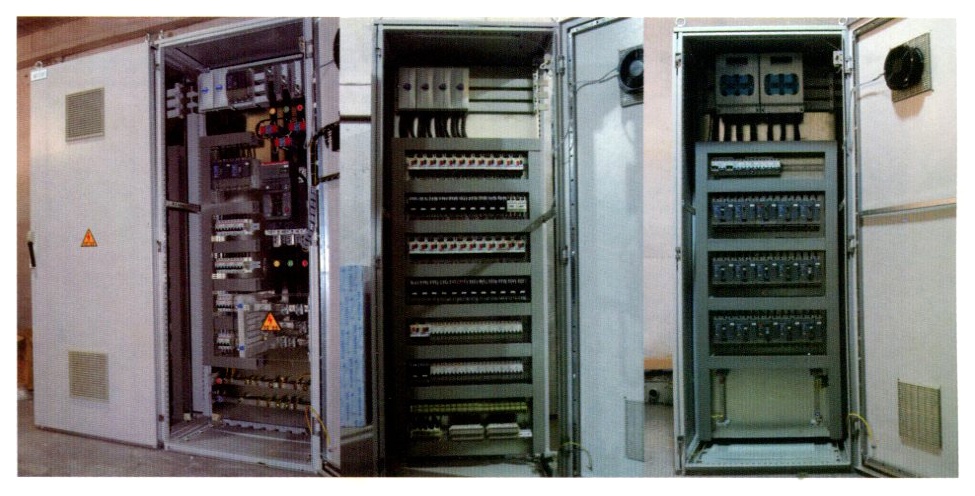

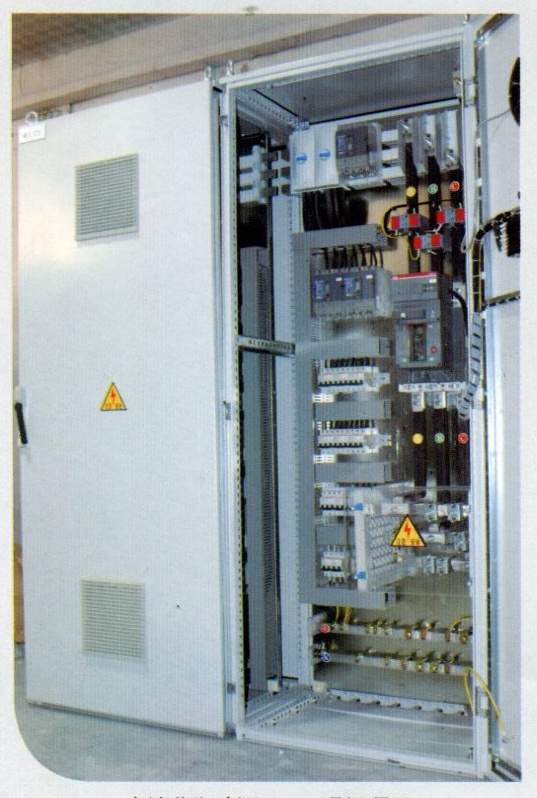

MCC低壓電氣柜

概述

MCC低壓電氣柜引進吸收歐洲當代最新技術開發的新型動力配電柜。該產品采用母線系統。其設計新穎、安裝方便、安裝緊湊、操作安全可靠。

應用范圍

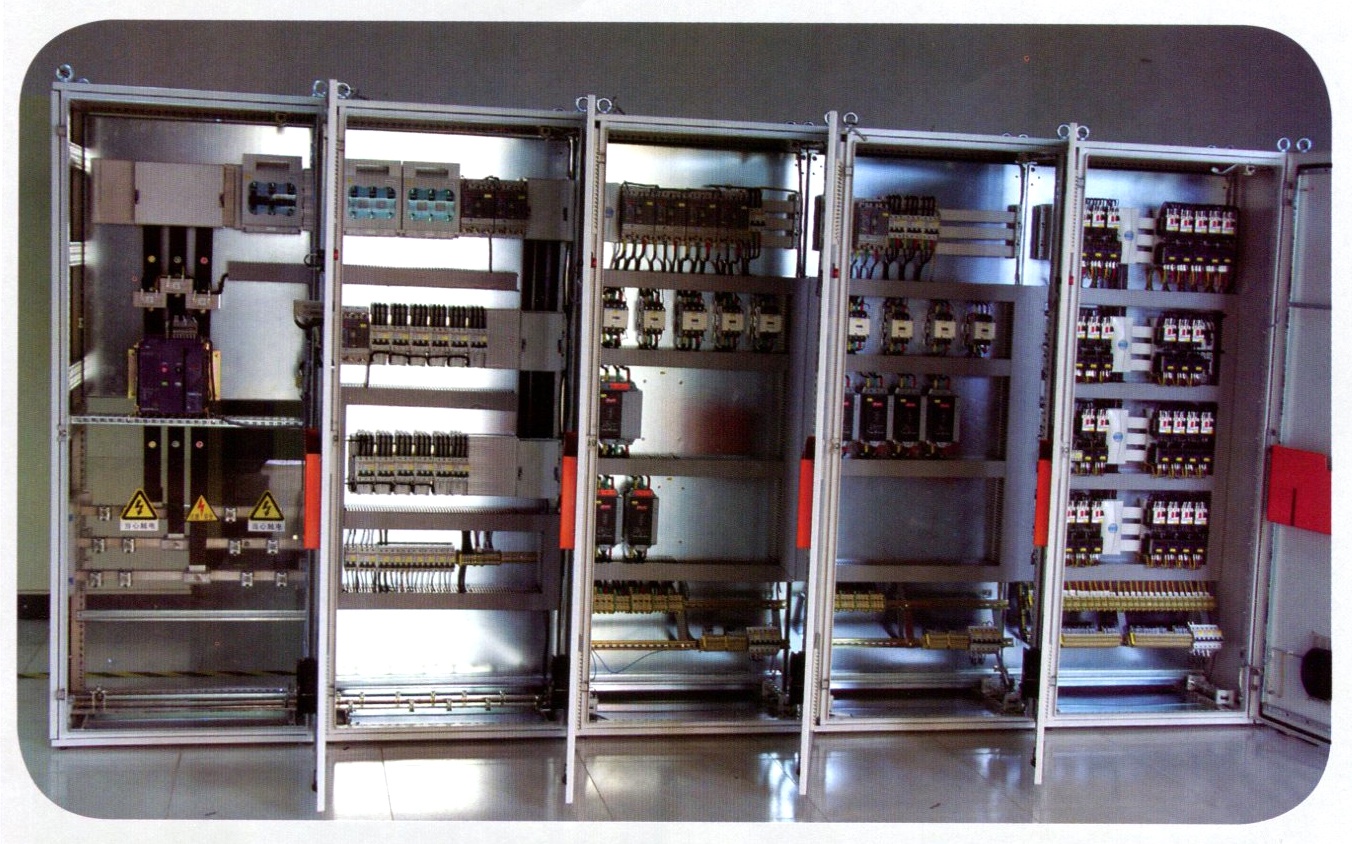

MCC低壓電氣柜適用于汽車制造業、石油化石、冶金、高層建筑、發電廠、機場、港口碼頭等行業，自動化程度高，要求與計算機接口的場所。在額定電流2500A（1250A）及以下的供電系統中作受電，饋電，電動機控制及照明用。可以任意組合成不同功能的進線柜、聯絡柜、饋電柜、變頻柜、動力照明柜、電容補償柜等配電組合；通用母線式模塊組合設計能實現動力、配電、機電控制、模擬、電容補償等功能，可滿足多種使用需求。通過并柜設計可以將PC柜、繼電器柜統一排布，布局合理，美觀大方。

工作及環境條件：（戶內安裝）。

環境溫度：24小時以上平均35℃（最高40℃，最低-5℃）。

相對濕度：40小時為50%；20為90%。

海拔高度：最高2000M。

表面處理：防腐處理、表面靜電噴涂，可選不銹鋼柜體。

結構特征

1、機柜采用的TPS九折型鋼構成柜體框架，主框架設計為測框和橫梁焊接式結構，可靈活方便組成各種配電裝置及控制系統，外觀造型美觀，防護等級高，其性價格比極其優越。

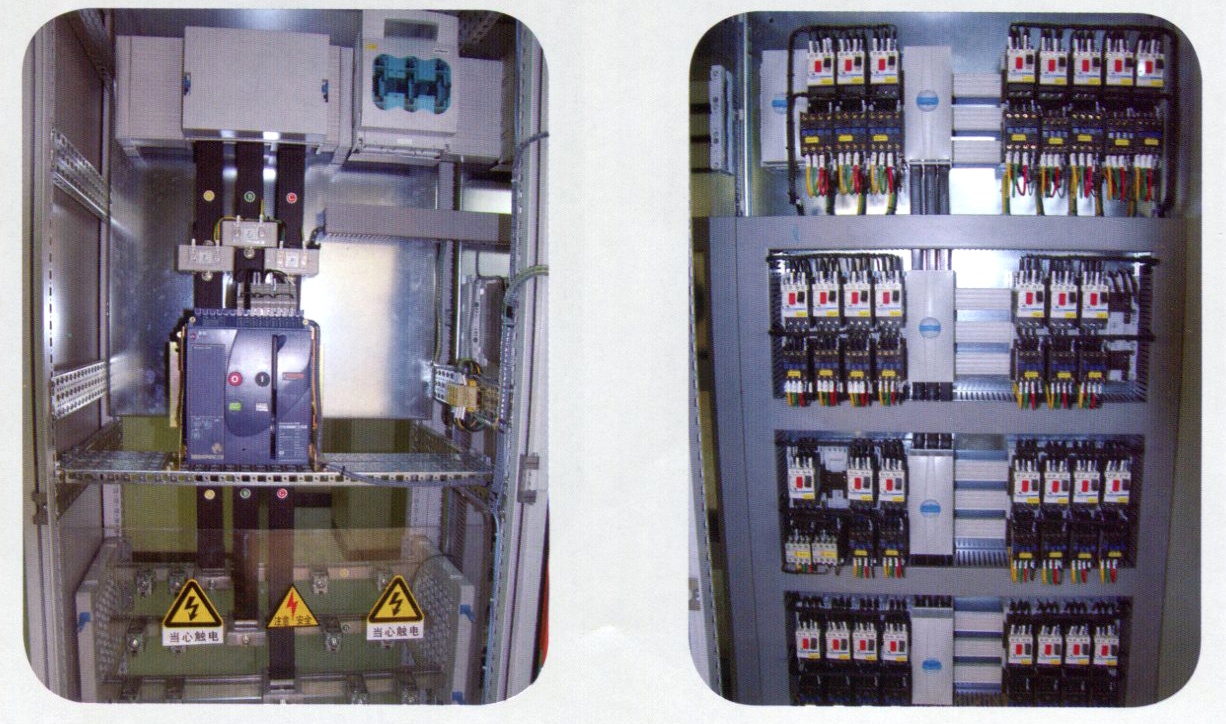

2、柜內電氣元件安裝模塊化單元板上，模塊單元之間可組成千變萬化的設計方案，選用靈活，安裝檢修方便。

3、本產品可靠墻安裝，理墻安裝和背排列安裝，用戶可自由選擇，后開門可選擇對開，以利檢修。

4、柜體可以單獨使用，也可用并柜件使用，特殊要求可加隔板。

主要特點

1、主要電氣零件首選ABB、施耐德、西門子、金鐘默勒的斷路器、塑殼、接觸器；以及維納爾和威圖的NH母線式刀熔斷路器等。
